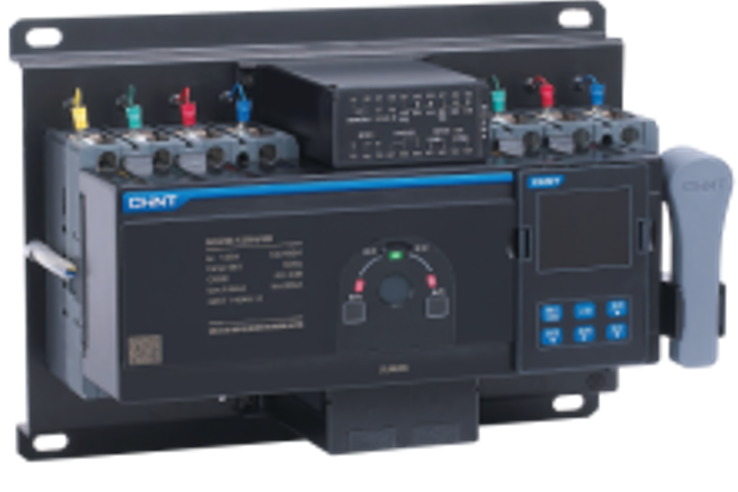

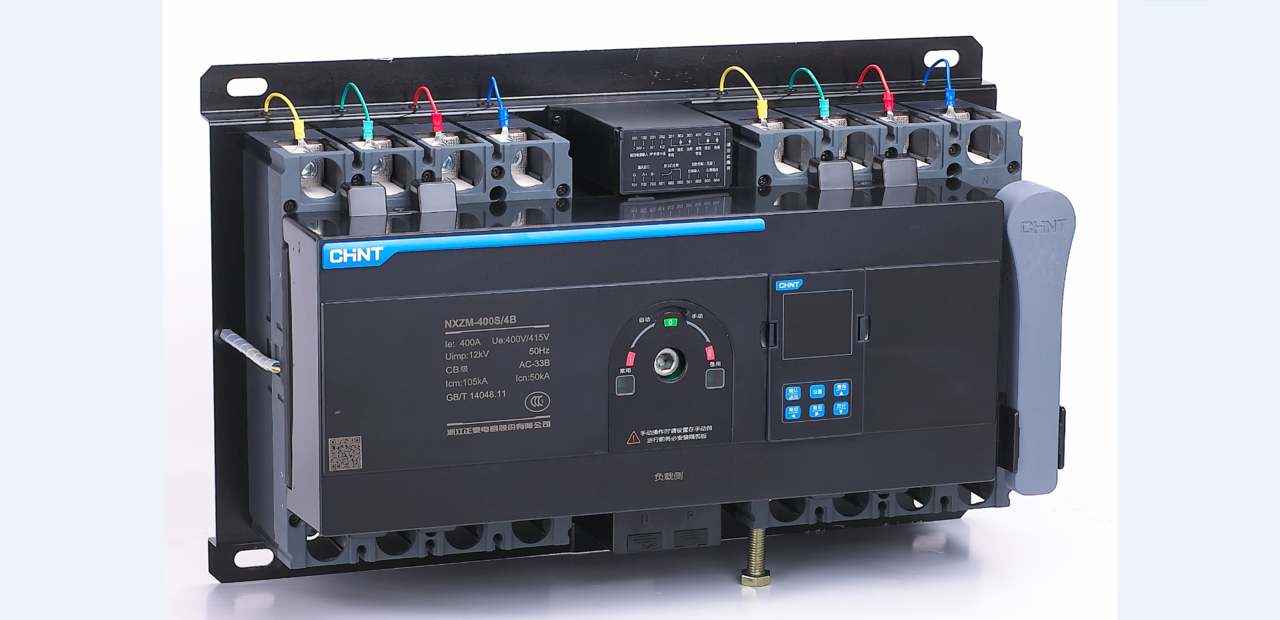

Serie NXZM
Conmutador Automático con protección magnetotérmica (formato caja moldeada)
| - Modo Red/Red o Red/Grupo con y sin prioridad a la red principal |
| - Serie disponible en 4P (consultar disponibilidad de modelos en 3P) |
| - Corriente nominal: 16, 25, …, 630, 800A |
| - Poder de corte: 25 - 50 kA (según tamaño) |
| - 7 tamaños disponibles |
| - Modo de trabajo Automático/Manual |
| - Pantalla con información de tensión y estado |
| - Control arranque de grupo |
| - Configurable: tiempos de conmutación, tiempo de arranque de grupo, sub y sobretensión |
| - Salidas analógicas para control de estado |
| - Normativa: IEC 60947 |
Productos de la Serie NXZM
| Referencia | Descripción | EAN 13 | Embalaje | PVP | Familia Artículo |
|---|---|---|---|---|---|
| ReferenciaNXZM-63S/4B 16A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 16A, 25kA. Control tipo B | EAN 13:6941339517613 | Embalaje:1/1 | PVP:: 1558,47 € | Familia Artículo::F6S |
| ReferenciaNXZM-63S/4B 25A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 25A, 25kA. Control tipo B | EAN 13:6941339517606 | Embalaje:1/1 | PVP:: 1641,28 € | Familia Artículo::F6S |
| ReferenciaNXZM-63S/4B 32A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 32A, 25kA. Control tipo B | EAN 13:6941339517590 | Embalaje:1/1 | PVP:: 1693,52 € | Familia Artículo::F6S |
| ReferenciaNXZM-63S/4B 40A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 40A, 25kA. Control tipo B | EAN 13:6941339517583 | Embalaje:1/1 | PVP:: 1742,39 € | Familia Artículo::F6S |
| ReferenciaNXZM-63S/4B 50A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 50A, 25kA. Control tipo B | EAN 13:6941339517576 | Embalaje:1/1 | PVP:: 1819,57 € | Familia Artículo::F6S |
| ReferenciaNXZM-63S/4B 63A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 63A, 25kA. Control tipo B | EAN 13:6941339517569 | Embalaje:1/1 | PVP:: 1875,83 € | Familia Artículo::F6S |
| ReferenciaNXZM-125S/4B 80A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 80A, 25kA. Control tipo B | EAN 13:6941339517712 | Embalaje:1/1 | PVP:: 1945,42 € | Familia Artículo::F6S |
| ReferenciaNXZM-125S/4B 100A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 100A, 25kA. Control tipo B | EAN 13:6941339517743 | Embalaje:1/1 | PVP:: 2016,69 € | Familia Artículo::F6S |
| ReferenciaNXZM-125S/4B 125A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 125A, 25kA. Control tipo B | EAN 13:6941339517736 | Embalaje:1/1 | PVP:: 2659,14 € | Familia Artículo::F6S |
| ReferenciaNXZM-160S/4B 160A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 160A, 35kA. Control tipo B | EAN 13:6941339517798 | Embalaje:1/1 | PVP:: 3281,06 € | Familia Artículo::F6S |
| ReferenciaNXZM-250S/4B 200A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 200A, 35kA. Control tipo B | EAN 13:6941339517934 | Embalaje:1/1 | PVP:: 3751,48 € | Familia Artículo::F6S |
| ReferenciaNXZM-250S/4B 250A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 250A, 35kA. Control tipo B | EAN 13:6941339517910 | Embalaje:1/1 | PVP:: 4298,43 € | Familia Artículo::F6S |
| ReferenciaNXZM-400S/4B 400A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 400A, 50kA. Control tipo B | EAN 13:6941339518047 | Embalaje:1/1 | PVP:: 5230,87 € | Familia Artículo::F6S |
| ReferenciaNXZM-630S/4B 630A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 630A, 50kA. Control tipo B | EAN 13:6941339518146 | Embalaje:1/1 | PVP:: 6034,77 € | Familia Artículo::F6S |
| ReferenciaNXZM-800S/4B 800A | Conmutador Automático con Protección Magnetotérmica Caja Moldeada 4P, 800A, 50kA. Control tipo B | EAN 13:6941339518238 | Embalaje:1/1 | PVP:: 8978,10 € | Familia Artículo::F6S |
Manuales
Fichas técnicas
Certificaciones
- Certificado_NXZM-160H,S_CE_LVD_EN 60947-6-1.PDF (2 MB)
- Certificado_NXZM-160H,S_KEMA_EN 60947-6-1.pdf (2 MB)
- Certificado_NXZM-250,320H,S_CE_LVD_EN 60947-6-1.PDF (2 MB)
- Certificado_NXZM-250,320H,S_KEMA_EN 60947-6-1.pdf (2 MB)
- Certificado_NXZM-400,360H,S_CE_LVD_EN 60947-6-1.PDF (2 MB)
- Certificado_NXZM-400,360H,S_KEMA_EN 60947-6-1.pdf (2 MB)
- Certificado_NXZM-800SH_CE_LVD_EN 60947-6-1.PDF (2 MB)
- Certificado_NXZM-800SH_KEMA_EN 60947-6-1.pdf (2 MB)
Imágenes
Videos
-
Paseo por nuestro Showroom
Consulta nuestro catálogo
Descarga nuestro catálogo digital
- VISITAR CATÁLOGO(visualización on-line no requiere ningún programa)
- ABRIR FORMATO PRESTO(se abre desde internet con Presto 19 o superior)
- DESCARGAR FORMATO PRESTO(se descarga el archivo para ser abierto con Presto 19 o superior)
- DESCARGAR FORMATO FieBdc O Bc3o(formato estándar de intercambio entre los distintos programas de mediciones y presupuestos de España)
